系统功能

•     融合GIS引擎和无人机三维倾斜摄影，实现了项目信息和监测数据的可视化显示；

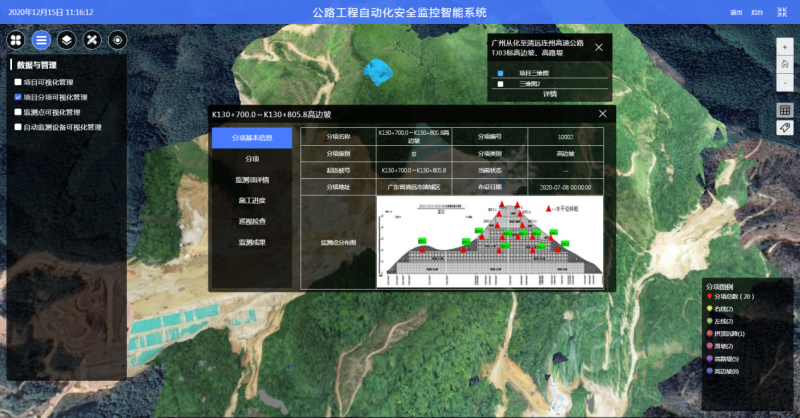

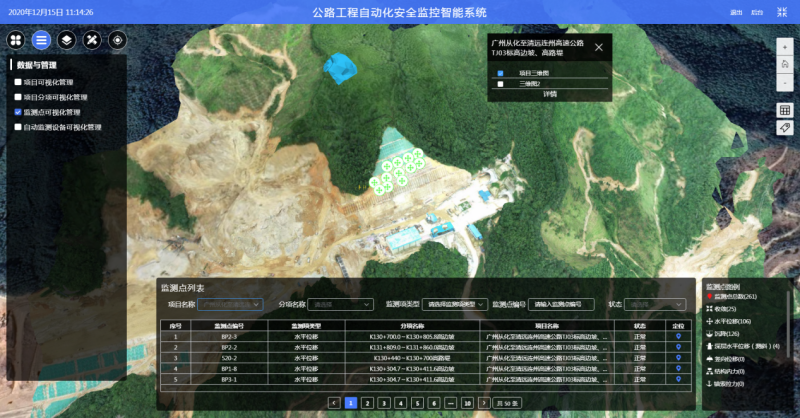

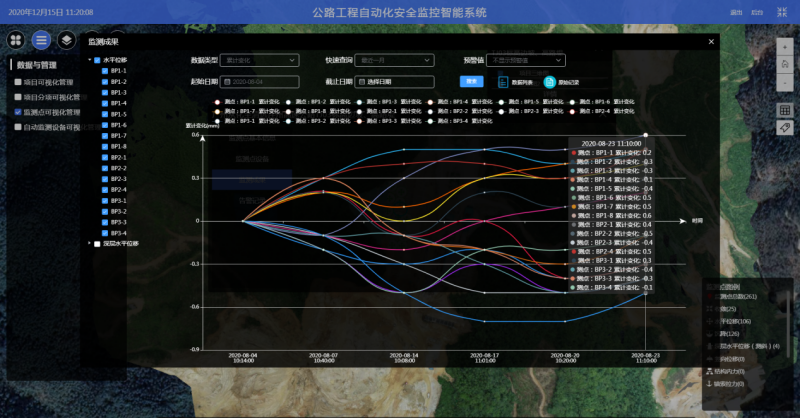

•     支持无人机倾斜摄影模型的是上传和动态显示，并在模型上关联测点数据，点击该测点即可显示该点具体信息和数据曲线；

•     GIS引擎提供基本标绘和测量工具，可在模型和地图中进行点、线、面的标注并保存，常用测量工具包含距离、面积、高度、剖面测量；

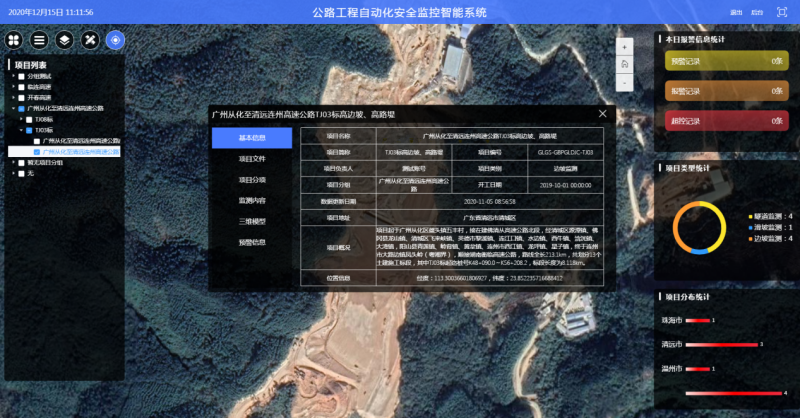

•     实现了完整的监测项目管理功能，集成了项目信息录入、资料上传、监测项目创建，施工巡检记录的提交，监测数据的上传和报告导出，实现了完整从项目创建到最后报告生成的整套流程；

•     支持项目常用的监测项类型接入，如水平位移、沉降、收敛、测斜、水位、结构应力等，目前一共有23项监测项类型，并在后面根据需要可灵活增加；

•     根据边坡监测和隧道监测业务作特殊定制化适配，实现了以下功能：

•     增加项目所属标段、所属高速路段，以多级结构管理工程项目；

•     引入项目分项，根据监测报告相关要求，将边坡项目拆分为多个边坡或路堤作为子项目，每个子项目有独立的监测内容、监测点列表，以及施工记录、巡检日志等内容；

•     针对隧道监测增加掌子面素描和工程地质分级信息的录入；

•     针对隧道监测巡视内容较多，优化调整了平台框架和提交方式，可灵活增加各种子项，并在PC端客户端支持一键填报；

•     优化了报警流程，根据严重级别可设置三级预警机制（预警、报警、超控）。针对人工监测数据上传，支持人工控制触发数据报警，由人工提交并生成项目报警信息，有效减少报警记录条数和误报的情况；

•     支持人工监测数据的上传，提供了PC端客户端软件实现人工监测数据的上传，并支持批量结果数据文件上传，提高了上传效率。

•     支持自动化监测设备的对接，可兼容各种自动化监测设备的数据上传，人工监测和自动化监测无缝兼容；

•     报告自动生成功能，目前针对边坡和隧道监测领域和提供报告的模板，实现了日报、周报、月报、预警报告的自动生成，一共定制了八套报告模板；

•     提供了手机端浏览平台，具备项目列表、报警列表、报告列表查看，在具体项目项目中包含监测统计、警报信息、日常巡检、施工进度、数据结果和曲线图的查看；

系统特点

• 将前端信息化展示平台与后端数据管理平台相分离的设计：根据实际用户场景需求，既要满足上层管理人员对监测数据的可视化呈现，又需要提供完整复杂的项目信息管理，提高监测人员的工作效率，将二者区分前后端处理则可同时满足双方使用要求。前端信息化展示平台专注于重点数据的汇总和可视化呈现，方便汇报和展示。后端数据管理平台则具备完整的项目管理，为可视化展板提供数据支撑，方便内页人员处理分析数据；

• 提供灵活的监测设备数据接入：由于需要对接多种类型的监测设备，并为后面自动化监测设备扩展，提供PC端客户端软件完成对不同类型设备的支持，支持原始数据、结果数据、以及串口接收数据的接入，在对应服务端部署后台数据计算软件，如需对接新协议，只需更新此软件即可，无需更新客户端软件和服务端WEB软件，提高了设备接入的可扩展性；

• 4.系统组成

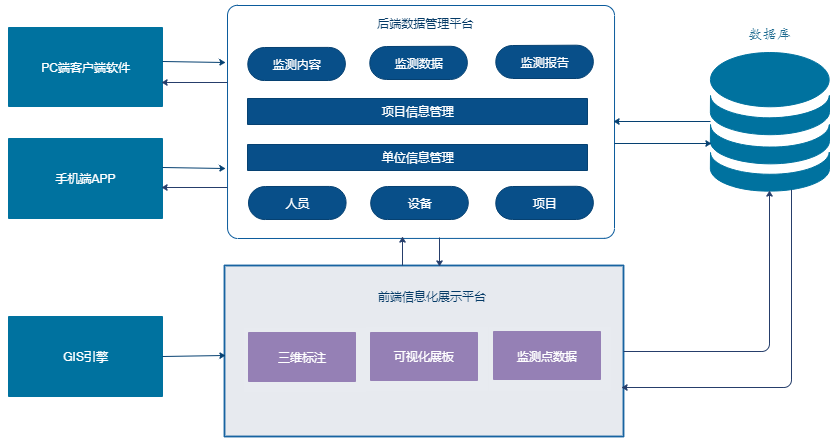

图 2 系统总体框图

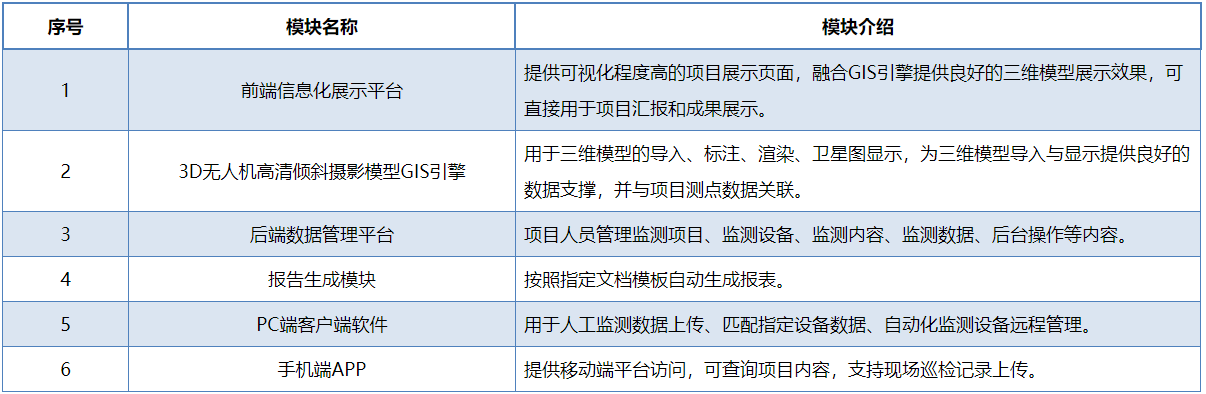

                各模块功能作用简要说明如下表：

3. 平台访问

平台支持兼容WIN7，WIN8，WIN10系统以上以上使用本系统，兼容 360浏览器，Google chrome，Mozilla Firefox3.0或以上版本等现市场主流浏览器，推荐使用Google chrome谷歌浏览器。

由于GIS模块采用WEBGL引擎渲染，对客户端电脑硬件有一定要求，为达到最佳体验效果，需配置有独立显卡，显示分辨率需达到1920*1080。

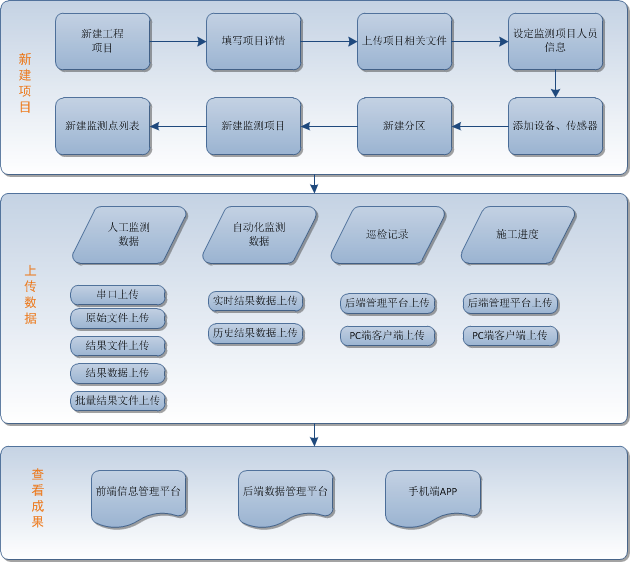

系统平台操作流程图

图  平台总体操作框图
