用于在三维空间内进行位移 (变形)、角度、加速度、温度测量。且广泛应用于隧道收敛、沉降监测、桥梁监测、高层建筑、大坝监测、滑坡监测等。

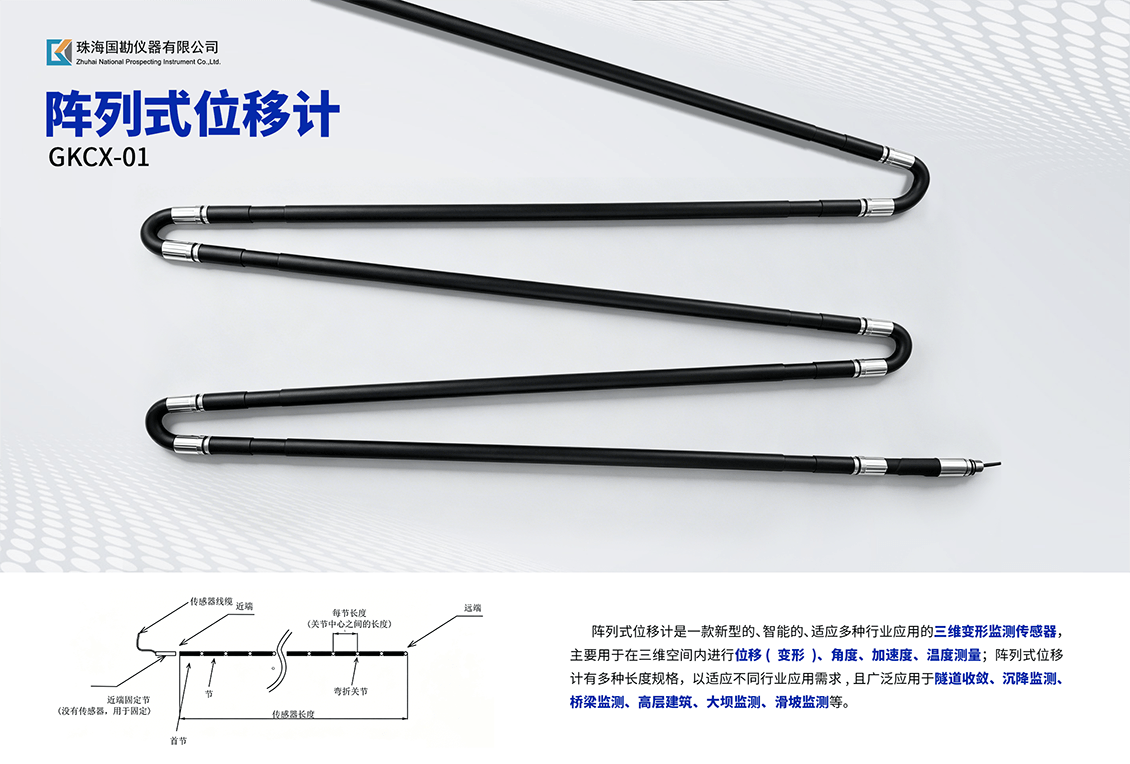

GKCX-01阵列式位移计是一款新型的、智能的、适应多种行业应用的三维变形监测传感器，主要用于在三维空间内进行位移 (变形)、角度、加速度、温度测量；

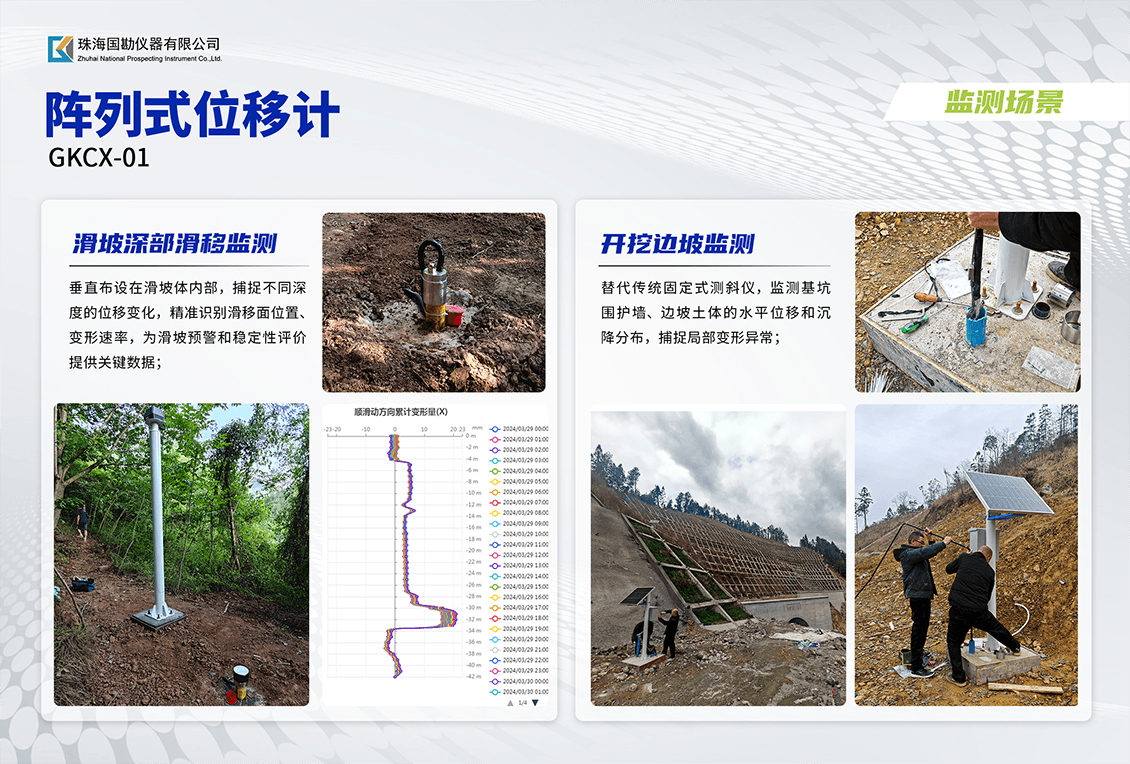

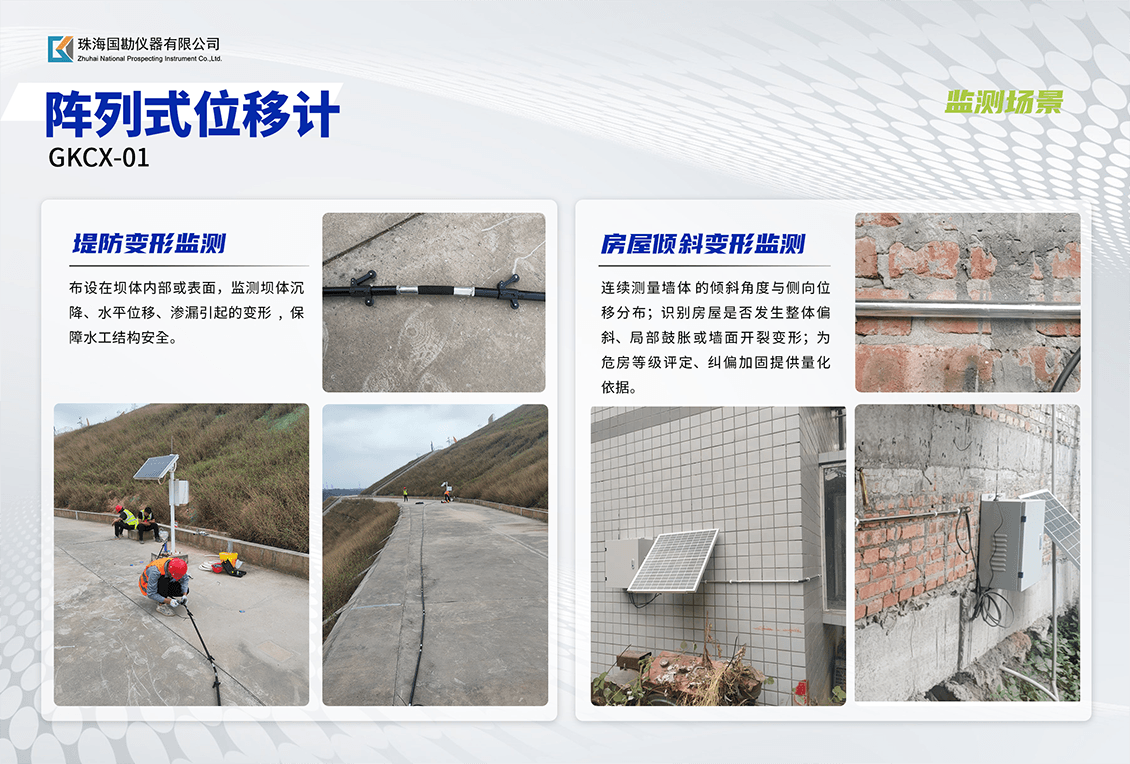

阵列式位移计有多种长度规格，以适应不同行业应用需求,且广泛应用于隧道收敛、沉降监测、桥梁监测、高层建筑、大坝监测、滑坡监测等。
测量参数
测量方向
X、Y、Z 三维或 X、Z 二维
监测要素
位移、角度、加速度、温度、方位角
角度
量程:0~360°；分辨率:0.001°；精度:0.005°
位移
分辨率:0.01mm
稳定性:优于±1mm@50m
温度
分辨率:0.1℃，精度:0.5℃
温飘
优于1mm@50m温度范围:-20～55℃
方位角
量程:0~360°；精度:0.5°
通信参数
类型
RS485通信
协议
MODBUS协议
默认配置
波特率:115200，数据位:8bit，停止位:1bit，校验位:无
材料参数
单节长度
50cm/100cm/支持定制
最大长度
50cm/节：200m
100cm/节：400m
外形尺寸
最大φ22mm，最小φ18mm
材质
304 不锈钢、高强度防水密封管
重量
0.6Kg/节
耐水压
标准版2MPa(200米水深)
硬件参数
接口
1路供电接口、1路RS485 接口
供电
供电输入：DC 5~30V，建议 DC 12V
功耗
≤1.8mA@DC12V/节 (平均)
＜5mA@DC12V/节 (瞬间最大)
环境条件
防护等级
IP68
工作温度
-40~+125℃
防雷处理
电源防雷符合GB/T 17626.5-2019
RS485符合雷击/浪涌抗扰度±4KV 组合波
