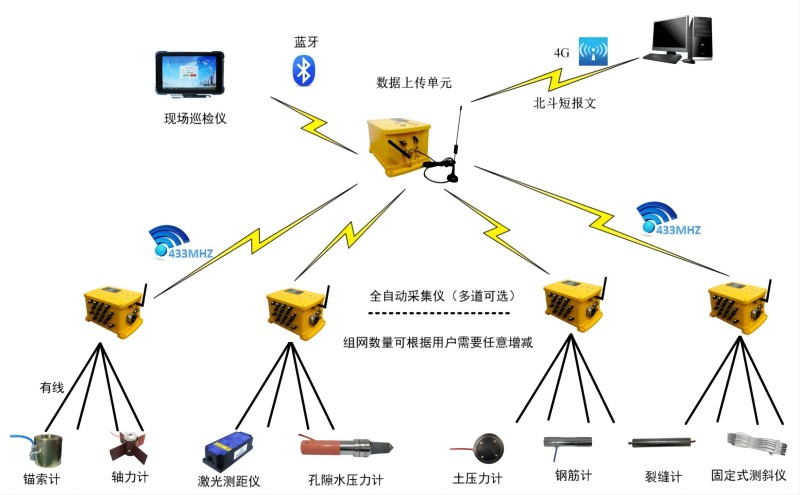

系统主要由传感器、全自动数据采集仪、DTU（数据终端）、现场巡测仪及建设工程安全监测监管平台（后文简称为“平台”）组成。通过埋设于现场中的各式传感器，如应变计、测力计、位移计等，利用全自动数据采集仪完成对传感器数据的读取，集中上传至工程现场的DTU中，由DTU完成现场数据的汇总并统一上传至监管平台，由平台进行计算、显示和管理。

 通过对监测数据全自动采集和实时上传，保证了数据的真实性、完整性和实时性。同时通过现场巡测仪完成对工程现场的巡查、拍照并上传巡检情况，有利于项目相关人员及时掌握工程现场情况。

平台主要特点及功能

l 配合我公司生产的全自动数据采集仪，可实现地下基坑工程支护结构及周边环境监测数据的自动采集、实时传输、自动预警功能；

l 可实时查看项目的监测情况、原始数据上传、数据变化曲线、报警信息等内容；

l 提供多级预警机制，在线控制监测频率，数据异常时系统会提前报警，并以短信和邮件方式通知相关责任方，有利于相关人员提前采取应急措施，问题解决后可进行消警处理；

l 多级用户权限管理。监测单位、监督单位、业主、政府等多方单位均可登录平台了解最新监测情况；

l 具备完整的单位信息管理、人员管理、设备管理、项目管理；

l 支持自动生成监测日报表和工作简报，并可完成工作量的统计，报告中涵盖监测内容、原始测量数据、数据变化曲线支持导出表格文档；

l 配合手持式巡检终端可完成巡检情况的上传和巡检报表的生成；

l 提供协议端口，数据格式可以与任何第三方监测平台兼容；

l 数据平台端可以完成对现场自动化采集设备的通讯对接，查看设备信息，并可进行设备采集参数的相关配置；

l 支持自动化采集数据上传、人工采集数据上传，以及结果数据上传等方式，可兼容国内主流相关采集仪数据接入，平台自动完成计算、显示和存储等工作；

可实现多台组网测量并上传数据功能。

平台使用简介

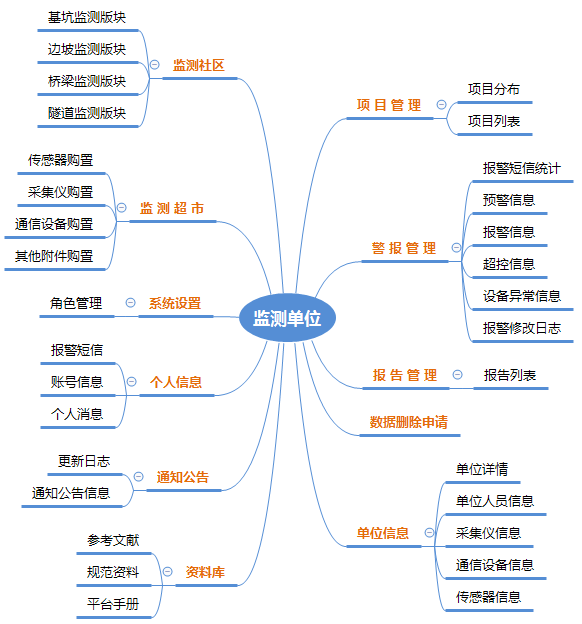

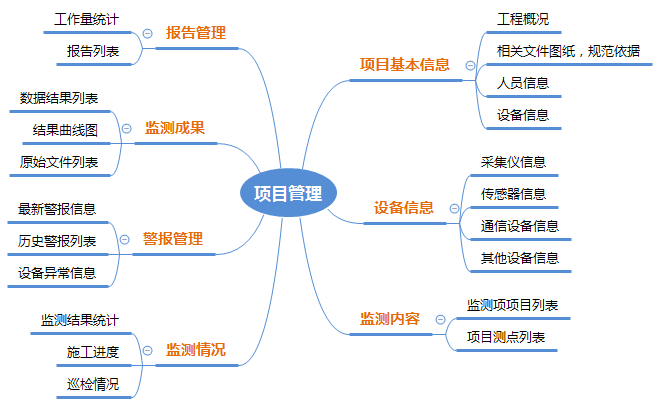

平台共分为两层，第一层为使用者单位进行该单位下所有项目的汇总管理，包含该企业的基本信息、人员信息、所使用的设备信息、在监项目信息等；第二层为具体的单个监测项目信息，相关监测人员在进行第二层项目信息的填写与建立之前，需要在第一层的相关模块中提前添加。第一层及第二层其结构框图如下所示：

层结构图
